製品情報
集塵・集綿装置

集塵装置

ロータリーケージとバッグフィルターによる紡績機械の集塵、集綿機で高い集塵効果を誇っています。
 集塵装置01

ウエスト・ダスト処理が簡単です。特にバッグフィルターに回収されたダストはダンパー操作によりケージローラーに再循環されウエストと同時に処理されるように設計されています。ケージローラーは圧力スイッチによって回転しますので、吸引力は常に安定しています。

本機は、紡績機械と直接ダクトで接続し綿塵を含んだ排気を比較的細かい金アミを貼り付けたダストケージに吹き付けて濾過し、これを１対のデリベリーローラーによって剥離し用意されたウエスト運搬車に自動的に収容いたします。ダストケージの金アミに付着した綿塵を濾過体としてなお、回収し得ない微細塵は布製のバッグフィルターで再び濾過し、清浄な空気として室内へ再循環します。


特　徴

  • バッグフィルターで回収された微細塵を人手で処理することなく再循環して、ウエストと同時に運搬車に回収できます。
  • 圧力スイッチによるケージローラ駆動方式なので、吸引の風力・風圧変動が無く、安定した運転ができます。また、圧力スイッチの設定値を変えることにより吸引力の調整ができます。
  • 二次フィルターにバッグフィルターを使用し充分に濾過しているため、室内への循環空気を　清浄に保ちます。
  • 本機の処理風量が大きいので、設置機械台数が多い場合、台当たりの設備単価が　　　　　安くなります。
  • 据え付け面積をできるだけ小さくし、対象機械と同室内に設置できるよう考慮されています。
  • できるだけ単純な駆動方式を採用しているので、保全、管理の手間がかかりません。
集塵装置02


仕　様

集塵装置03

形式容量空気抵抗ケージローラーバッグフィルターギャードモーターファンモーター
DS-#350350（㎥/min）
（12,000 cft/min）
100～200m/mAq
1000,×1260L
250,×2600L×48PCS
200W×1/100
EP-#70
37kW×4P
DS-#250250（㎥/min）
（9,000 cft/min）
100～200m/mAq
750,×1260L
250,×2600L×40PCS
200W×1/100
EP-#60
30kW×4P
DS-#150
150（㎥/min）
（5,500 cft/min）
100～200m/mAq
750,×960L
250,×2600L×24PCS
200W×1/100
EP-#45
22kW×4P

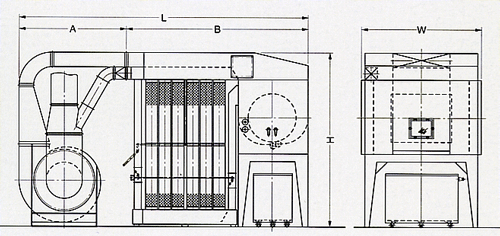

形式 LWH
A
B
DS-#35059902450
3550
2210
3780
DS-#25054102450
3450
22553155
DS-#150
44001910
3450
1520
2880
