パルスジェット逆洗方式集塵装置

パルスジェット逆洗方式         DSバグフィルター

圧縮空気を瞬間的に噴射して、フィルターに付着した粉塵を払い落とすパルスジェット式クリーニング 機構を備えたバグフィルターです。
集塵装置

特 徴


  • この装置は、圧縮空気(0.4~0.7MPa:4~7kgf/㎠)を瞬間的に噴射して、フィルターに付着した粉塵を払い落とす「パルスジェット方式クリーニング機構」を備えたバグフィルターです。
  • 高性能フィルターと組み合わせることで、安定した高い集塵性能が維持   できます。
  • バグフィルターは原理的にも信頼性が高く、微細粉塵に対しても高い捕塵効率が期待できます。ただ、機種選定の条件範囲が狭く、その長所を十分に発揮させ、安定した運転状態を維持するには、ユーザー毎に異なる使用条件に応じた適正な設計・製作が必要です。
  • 辰巳エヤーエンジニアリングでは、フード・ダクト・ダンパー・送排風機・    サイレンサーなどの周辺機器を含め、貴工場に最適な設計・製作をいたします。

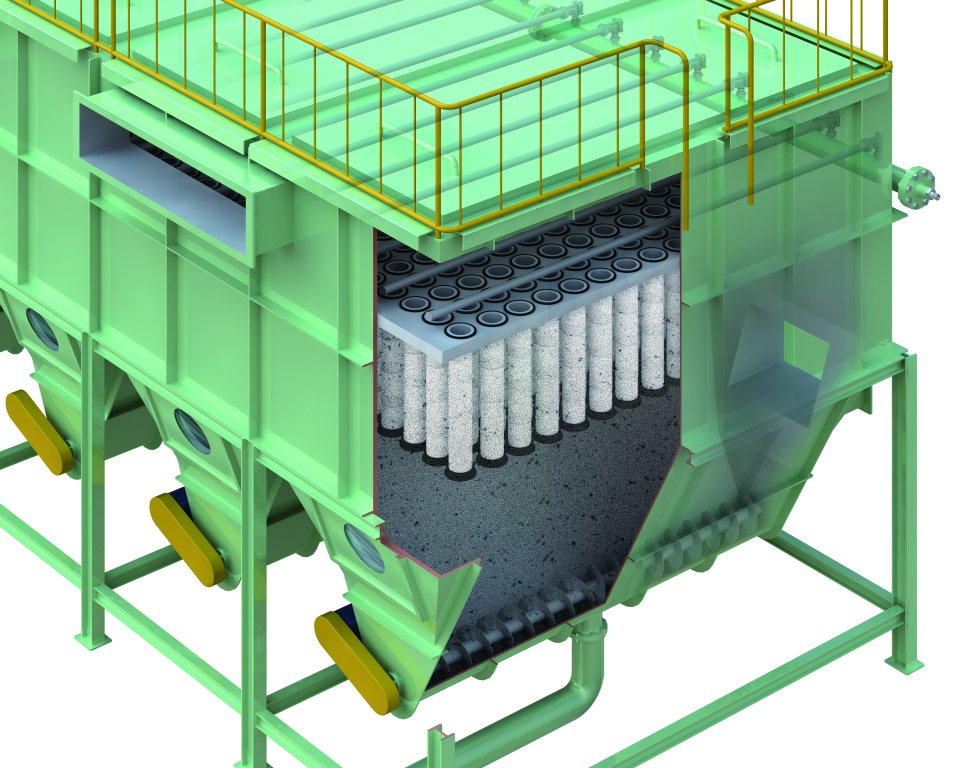

パルスジェット逆洗方式DSバグフィルター_断面2

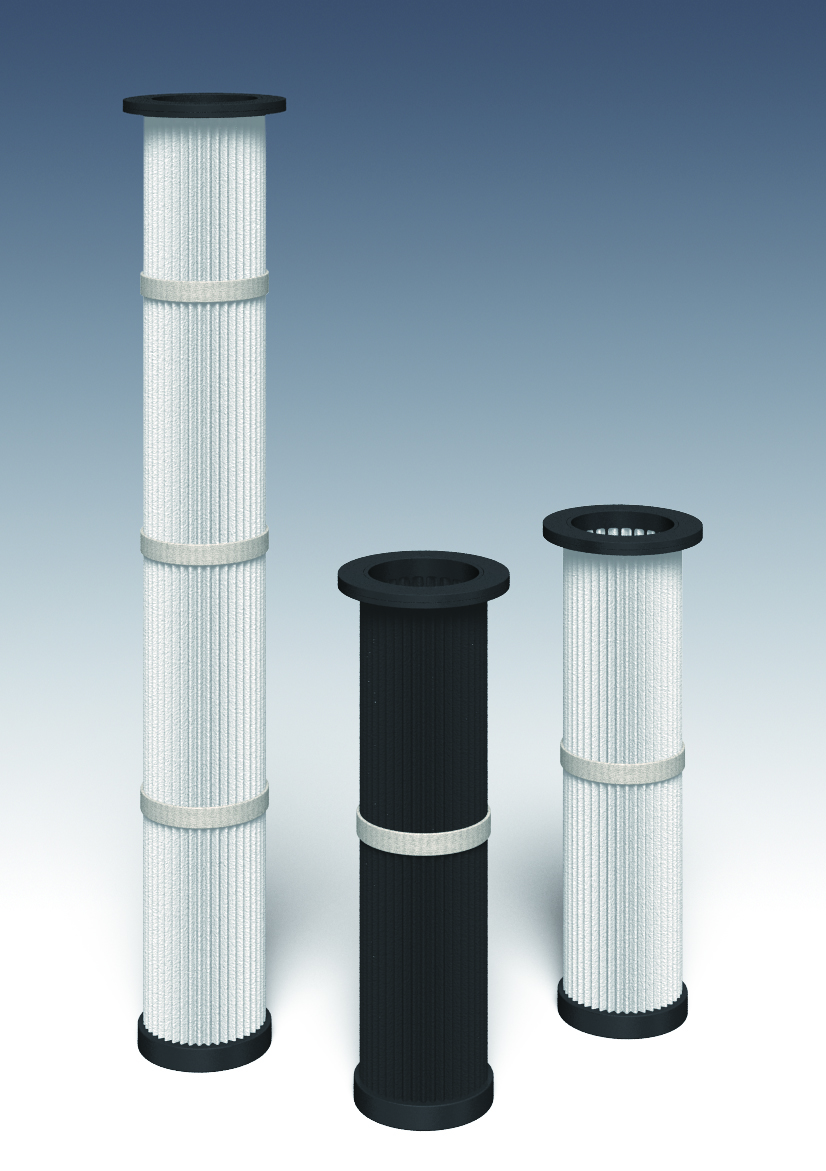

フィルター フィルター拡大




仕 様

標準

DSPJ-□□-P型
バグフィルターとファンを壁を隔てて一体化したケーシングに収納した装置です。
菊型成型フィルター φ150×500mm×40P

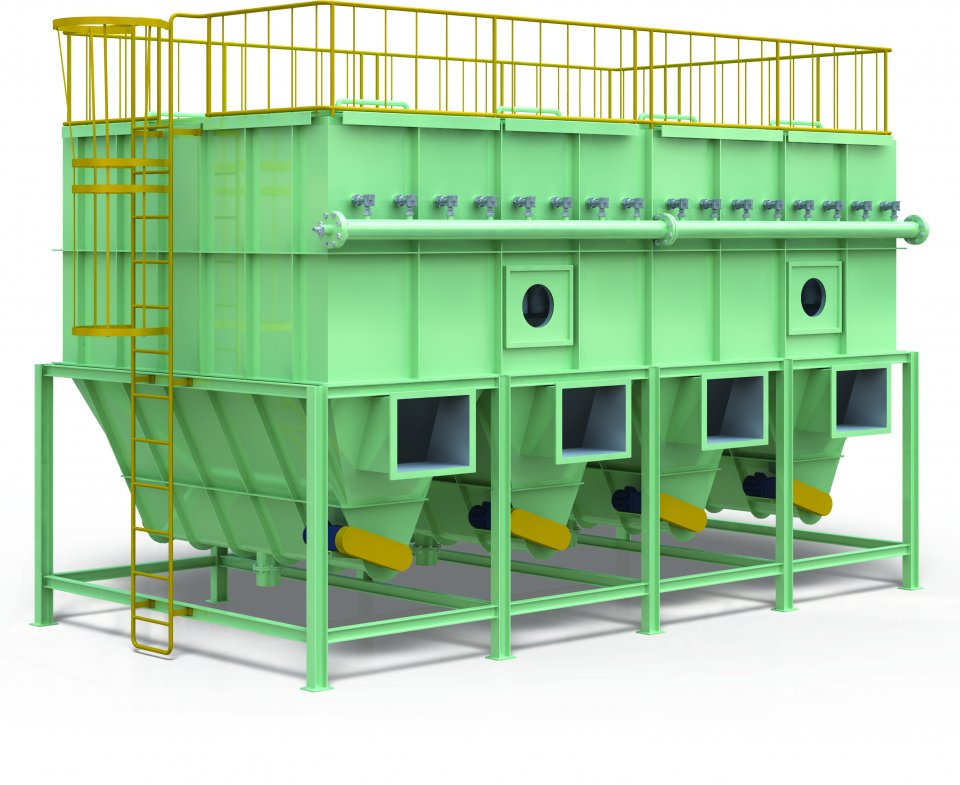

パルスジェット逆洗方式DSバグフィルター03

形式ファンモータ
(kW)
濾過面積
(㎡)
処理風量
(㎥/min)
概略寸法
A×B×H1(H2)mm
概略重量
(kg)
逆洗エアー量
(NL/min)
122.214.420900×750×1800(3200)270(350)90
203.724.0351200×900×2000(3500)380(440)120
305.536.0501500×1100×2300(3900)570(660)150


DSPJ-□□-U型
菊型成型フィルター φ150×1000mm×30P

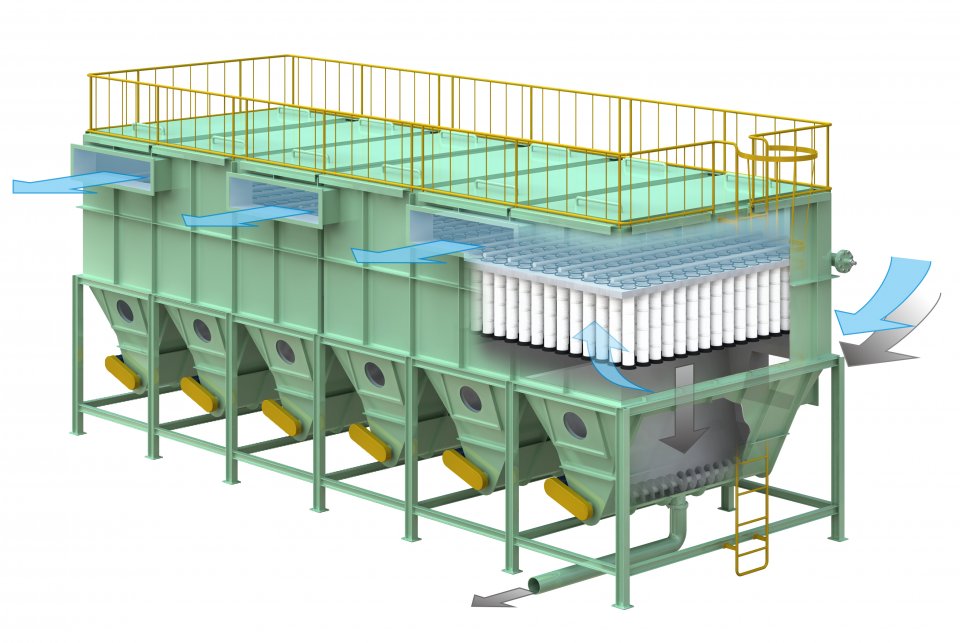

パルスジェット逆洗方式DSバグフィルター04
形式濾過面積
(㎡)
処理風量
(㎥/min)
概略寸法
A×B×H1(H2)mm
概略重量
(kg)
逆洗エアー量
(NL/min)
6×6671001500×1500×41001800190
6×9971502200×1500×42002400290
6×12130
200
2900×1500×4300
2800390
7×12151
230
2900×1700×4500
3100390
7×12189
280
3600×1700×4600
3500480
8×15210
320
3600×1900×4700
3900750
8×18259
380
4300×1900×4800
4200900
9×18292
430
4300×2100×5000
4500
900
9×21340
500
5000×2100×5100
48001050
9×24389
580
5700×2100×5200
50001200



特殊型

DSPJ-□1/□2×□3×□4
  1. バグフィルター呼径(cm)
  2. 長さ(cm)
  3. 1列本数
  4. 列数
特に条件の厳しいものは、据え付け場所なども考慮して最適な材質・サイズのフィルターを選定します。
  • 粉塵負荷が大きい
  • 粒子が細かい
  • 付着性が強い
  • 温度が高いなど



用 途

  • 研磨・破砕・乾燥などの発塵量の多い物の集塵
  • 各種加工機における粉体回収
  • 空気輸送装置の末端回収
  • 粉体塗装装置の塗料回収
  • ホッパー、コンベアー、バケット、エレベーターなどの集塵
  • 鉄鋼、化学、セメント、カーボン、その他一般ダストの集塵



設計諸元

最適設計のため、下記の諸元をお知らせください。
処理ガス種類・風量・温度・圧力・露点・性状(腐食性、爆発性など)
粉塵発生源・種類・量・粒度・比重・性状(摩耗性、腐食性・爆発性など)
設置場所屋内・屋外・据付スペース・危険場所(等級)・敷地境界距離・その他
性能捕塵効率・排出濃度・圧力損失・騒音・その他
捕集粉塵の取出方法ダンパー、ロータリーバルブ、スクリューコンベア、空気輸送
運転方法連続・断続・連動・単独運転・その他
ユーティリティ電源(電圧、周波数)・エアー源
