高性能ドラム型ケージローラー式集塵装置

トロンメルエヤーフィルター

トロンメルエヤーフィルターは、
フィルターの表面を常時高圧の吸引ノズルで
クリーニングしていますので
低圧力で使用でき、かつ圧力変化がありません。

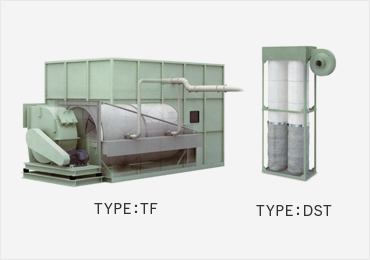

トロンメルエヤーフィルター

特　徴

トロンメルフィルターは、フィルターの表面を常時高圧の吸引ノズルで　　　　クリーニングしていますので低圧力で使用できかつ圧力変化がありません。
集塵用２次フィルターとして又、空調用リターンフィルターとしてご使用ください。
用途・塵埃の種類・濾材の選定・必要処理風量・据付スペース等により型式を　決定致します。
濾材としては、不織布フィルター・ステンレスメッシュフィルター・スポンジマットフィルター等がご使用できます。

トロンメルエヤーフィルターの特徴

寸　法

トロンメルエヤーフィルター寸法

仕　様

形式 TF	寸法（m/m）						濾過面積	処理風量Q（㎥/mm）			バッグフィルター	モーター容量（kw）
形式 TF	D	L	H	B	L	h	M2	A:風速 0.5m/sec	B:風速 0.75m/sec	C:風速 1.0m/sec	形式	M1	M2
11	φ1000	1800	1900	1750	2500	1000	7.6	230	340	460	DST-2	0.2	1.5
12		2400	1900	1750	3150	1000	10.2	300	460	600	DST-3	0.2	2.2
13		3600	1900	1750	4350	1000	15.2	450	680	900	DST-5	0.2	3.7
21	φ1800	1800	2200	2050	2550	1150	9.2	270	410	540	DST-2	0.2	1.5
22		2400	2200	2050	3150	1150	12.2	370	550	740	DST-3	0.2	2.2
23		3600	2200	2050	4350	1150	18.2	550	820	1100	DST-5	0.2	3.7
31	φ2200	1800	2600	2450	2550	1350	11.2	340	560	680	DST-2	0.2	1.5
32		2400	2600	2450	3150	1350	14.9	450	670	900	DST-3	0.2	2.2
33		3600	2600	2450	4350	1350	22.4	670	1000	1340	DST-5	0.2	3.7
34		4800	2600	2450	5550	1350	29.8	890	1340	1780	DST-5	0.2	3.7
42	φ2800	2400	3200	3050	3150	1650	19.0	570	860	1140	DST-3	0.4	2.2
43		3600	3200	3050	4350	1650	28.5	860	1280	1720	DST-5	0.4	3.7
44		4800	3200	3050	5550	1650	38.0	1140	1710	2280	DST-5	0.4	3.7
45		6000	3200	3050	6750	1650	47.5	1430	2140	2860	DST-7.5	0.4	5.5
